射频同轴电缆技术规格书
模板如下：
电缆型号：SFF-50-5-1 50 欧姆射频同轴射频电缆

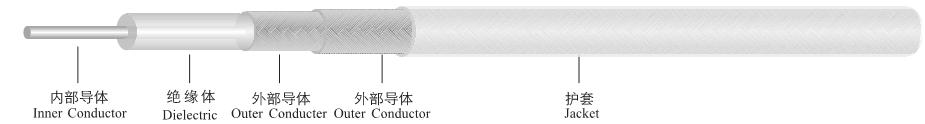

表 1 结构尺寸
Construction Specification / 结构尺寸
Item/项目
Material/材料及工艺
Diameter/直径(mm)
1. Inner conductor/内导体
镀银铜
1.48±0.01
2. Dielectric/绝缘介质
PTFE
4.60±0.05
3. Outer Conductor/外导体
镀银铜丝编织
5.30±0.05
5. Jacket/护套
聚全氟乙丙烯 FEP
6.40±0.10
表 2 电气性能
Electrical Characteristics/电气性能
Items/项目
Data/指标
Capacitance/电容(pF/m)
100
Impedance/阻抗(ohm)
50±2
Velocity/速率（%）
70
Time delay/延时（ns/m）
4.7
Max. operating Voltage/最大工作电压（kVrms）
3
表 3 机械和环境性能
Mechanical and Environmental Characteristics/机械和环境性能
Min. bending radius static/最小弯曲半径，单次(mm)
35 mm
RoHS/环保
OK
Operating temp./工作温度(℃)
-65～150℃
Weight 重量（kg/km）
96g/m
表 4 衰减及功率容量
Attenuation ＠ 20℃ and Sea Level, Power/衰减，20℃; 功率容量，海平面
Frequency (GHz)/频点
Attenuation(dB/m) /衰减
Power(Watts CW)/功率容量
0.5
0.24
1308
1
0.36
820
1.8
0.48
780
2.4
0.59
581
0.67
418
5
0.80
292
6
0.92
260
