半柔同轴射频电缆技术规格书
电缆型号：KTR-141-50 (3D) 50 欧姆半柔同轴射频电缆

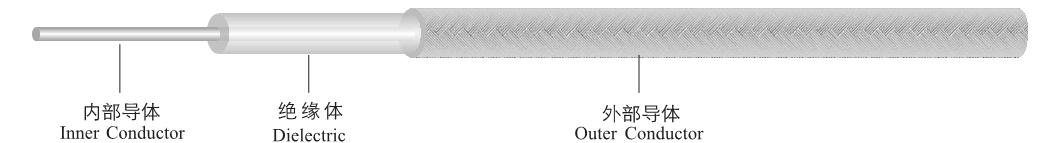

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜包钢 Silver-Plated Copper Clad steel | 0.925±0.01 |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 2.86（+0.08/-0.06） |
3. Outer Conductor/外导体 | 浸锡镀锡铜线编织 Tin Overcoated Copper Wire Braiding | 3.50±0.10 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 98 |
Impedance/阻抗(ohm) | 50±1 |
Velocity/速率（%） （200MHz） | 70±0.7 |
Cutoff frequency/截止频率（GHz） | 34 |
Time delay/延时（ns/m） | 4.7 |
Voltage with stand(AC)/耐电压（kVrms） | 3 （1 min） |
*备注：根据国军标测试方法，速率测试在频率为200MHz 上测试。
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 8 mm |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -60～105℃ |
Weight 重量（kg/km） | 46.3 |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减；功率容量(20℃ , 海平面) |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.27 | 790 |
1 | 0.45 | 526 |
2 | 0.65 | 351 |
3 | 0.86 | 277 |
5 | 1.10 | 205 |
10 | 2.31 | 137 |
18 | 2.62 | 97 |
表 5 回损及驻波系数/Return loss and standing wave coefficient
驻波及结构回波损耗 |
Frequency (Hz)/频点 | Return Loss/回损（dB） | VSWR/驻波系数 |
2.2G---3G | 25 | 1.12 |
300K---2.2G | 28.3 | 1.08 |
