半柔同轴射频电缆技术规格书
电缆型号：KTR-2D 50 欧姆半柔同轴射频电缆

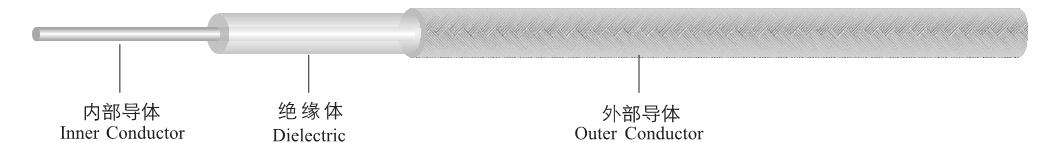

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜包钢/ Silver-Plated Copper Clad steel | 0.643±0.01 |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 1.95±0.05 |
3. Outer Conductor/外导体 | 镀锡铜线编织后浸锡 Tin Overcoated Copper wire Braiding | 2.44±0.05 |
4. Jacket/护套 | 聚烯烃弹性体 POE | 3.05±0.10 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 95 |
Impedance/阻抗(ohm) | 50±2 |
Velocity/速率（%） （200MHz） | 70 |
Time delay/延时（ns/m） | 4.7 |
Max. Operating Voltage/最大工作电压 (Vrms） | 1000V rms （1 min） |
*备注：根据国军标测试方法，速率测试在频率为200MHz 上测试
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 8 mm |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -40～105℃ |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减；功率容量(20℃ , 海平面) 40℃ |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.44 | 390 |
1 | 0.67 | 250 |
2 | 0.99 | 170 |
3 | 1.29 | 130 |
5 | 1.65 | 93 |
8 | 2.16 | 69 |
