半柔同轴射频电缆技术规格书
电缆型号：SFF-50-2-1 50 欧姆半柔同轴射频电缆

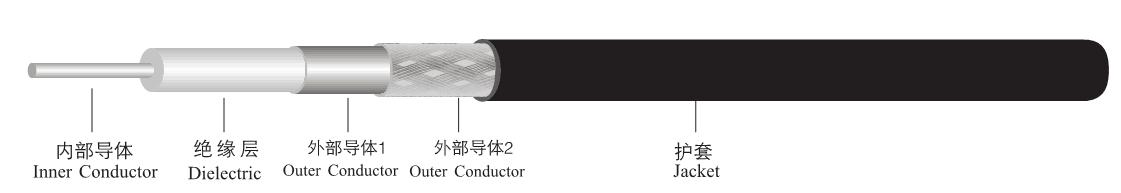

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜/ Silver plated copper 镀银铜包钢/ Silver-Plated Copper Clad steel | 0.73±0.01 |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 2.20±0.05 |
3. Outer Conductor/外导体 | 镀银铜线编织 Silver-Plated Copper Wire Braiding | 2.65±0.05 |
4. Jacket/护套 | 聚全氟乙丙烯/FEP | 3.30±0.05 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 102pF/m |
Impedance/阻抗(ohm) | 50 Ω |
Velocity/速率（%） | 70﹪ |
Cutoff frequency/截止频率（GHz） | 45GHZ |
Time delay/延时（ns/m） | 4.7ns/m |
Max. operating Voltage/最大工作电压（kVrms） | 1500V rms/min |
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 16 mm |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -65～150℃ |
Weight 重量（kg/km） | 29 g/m |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减，20℃; 功率容量，海平面 |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.48 | 560 |
1.0 | 0.69 | 292 |
1.8 | 0.94 | 230 |
2.4 | 1.18 | 175 |
3.0 | 1.27 | 141 |
5.0 | 1.57 | 95 |
6.0 | 1.78 | 78 |
