柔软射频同轴电缆技术规格书
电缆型号：KTROB-176-50 50 欧姆柔软射频同轴电缆

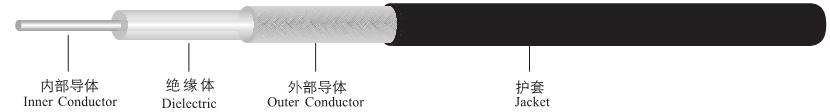

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜/ Silver plated copper | 1.20（+0.01，-0.015） |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 3.87（+0.08，-0.06） |
3. Outer Conductor/外导体 | 镀锡丝编织后浸锡 Tin Overcoated Copper Wire Braiding | 4.47±0.10 |
4. Jacket/护套 | 聚烯烃弹性体 POE | 5.2（+0.20，-0.10） |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 95 |
Impedance/阻抗(ohm) | 50±2 |
Velocity/速率（%） | 70.5±0.7 |
Cutoff frequency/截止频率（GHz） | 25 |
Time delay/延时（ns/m） | 4.7 |
Voltage with stand AC/耐电压（KVrms） | 3 ( 1min) |
Insulation resistance nominal/绝缘电阻（Mohm*KM） | >5000 |
Diele.C/介电常数 | 2.00±0.03 |
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 10 mm |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -60～105℃ |
Weight 重量（kg/km） | - g/m |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减；功率容量（20℃ , 海平面） |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.25 | 790 |
1 | 0.40 | 526 |
2 | 0.60 | 351 |
3 | 0.70 | 277 |
5 | 0.90 | 205 |
8 | 1.12 | 156 |
10 | 1.31 | 137 |
18 | 2.09 | 97 |
表 5 回损及驻波系数/Return loss and standing wave coefficient
驻波及结构回波损耗 |
Frequency (Hz)/频点 | Return Loss/回损（dB） | VSWR/驻波系数 |
2.2G---3G | 25 | 1.12 |
300K---2.2G | 28.3 | 1.08 |
