半柔同轴射频电缆技术规格书
电缆型号：KTR-141-17 17 欧姆半柔同轴射频电缆

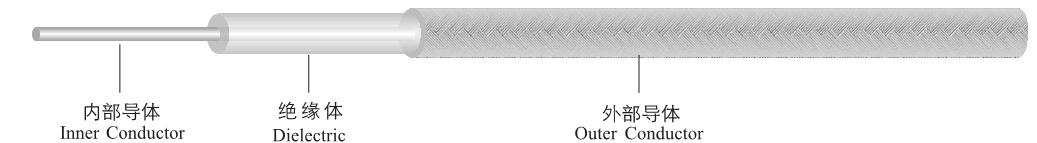

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜/ Silver plated copper | 0.42*19±0.01 |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 2.98±0.05 |
3. Outer Conductor/外导体 | 镀锡丝编织后浸锡 Tin Overcoated Copper Wire Braiding | 3.55±0.05 |
4. Jacket/护套 | 聚全氟乙丙烯/FEP | 4.15±0.1 |
备注：护套外径与颜色由订货方定
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 301 |
Impedance/阻抗(ohm) | 17±2 |
Velocity/速率（%） （200MHz） | 70±0.7 |
Cutoff frequency/截止频率（GHz） | 26 |
Time delay/延时（ns/m） | 4.7 |
Voltage with stand(AC)/耐电压（kVrms） | 1.3（1 min） |
*备注：根据国军标测试方法，速率测试在频率为200MHz 上测试。
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 18 mm |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -45～125℃ |
Weight 重量（kg/km） | 90 |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减；功率容量(20℃ , 海平面) |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.24 | 390 |
1 | 0.36 | 257 |
2 | 0.54 | 168 |
3 | 0.66 | 130 |
5 | 0.9 | 96 |
10 | 1.34 | 63 |
18 | 1.89 | 45 |
