半刚同轴射频电缆技术规格书
电缆型号：KTG-086-50 50 欧姆半刚同轴射频电缆

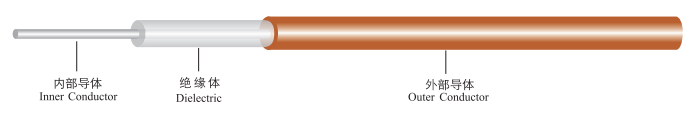

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜/ Silver plated copper | 0.53±0.01 |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 1.68±0.05 |
3. Outer Conductor/外导体 | 无缝退火紫铜管/Copper Tube | 2.20±0.05 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 98 |
Impedance/阻抗(ohm) | 50±2 |
Velocity/速率（%） | 70 |
Time delay/延时（ns/m） | 4.7 |
Max. operating Voltage/最大工作电压（Vrms） | 1500 |
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 10 |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -55～125 |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减 ，20℃; 功率容量，海平面 |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.45 | 190.3 |
1 | 0.64 | 133.2 |
5 | 1.51 | 57.2 |
10 | 2.22 | 39.3 |
20 | 3.29 | 26.7 |
